Vei og landskap
Korridormodeller
uten kompromisser
Egendefinerte subassemblies og automatisering i Civil 3D, bygget av folk som prosjekterer selv og testet i reelt terreng.
Dere kjenner det igjen
Standardbiblioteket tar deg langt. Så begynner omveiene.
Kantsteinen som ikke finnes. Grøfteprofilen som nesten stemmer. Løsningen blir gjerne en ekstra korridor, manuelle tilpasninger i tverrprofilene, eller koding som rettes i etterkant.
Det fungerer, men kompromisset i normalprofilen forplanter seg: til masseberegningen, til leveransekravene, og til hver eneste endring som kommer senere i prosjektet. Vi bygger subassemblyen slik profilen faktisk er beskrevet, så resten av kjeden slipper å kompensere.
Ingenting er hardkodet
Stikningsdata, koding og targets bygges inn slik prosjektet faktisk krever det, ikke slik standardverktøyet tillater det.
Logikk, ikke bare geometri
Komplekse elementer som forstøtningsmurer kan bygges med full logikk innebygd, for eksempel antall steinrekker som beregnes automatisk etter terrenghøyden.
Full fleksibilitet der standardbiblioteket stopper
Der standardbiblioteket stopper, tar parameterne over. En subassembly kan håndtere utallige varianter av samme profil uten at noe er hardkodet.
Fra egne leveranser
Vi viser heller enn å forklare
Til venstre logikken i Subassembly Composer, til høyre resultatet i korridoren i Civil 3D. Klikk på bildene for å se detaljene.
Eksempel 1
Fortau med kantstein

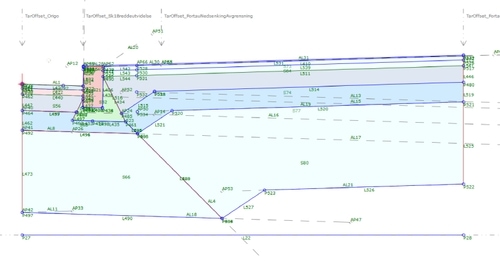

Logikk i Subassembly Composer

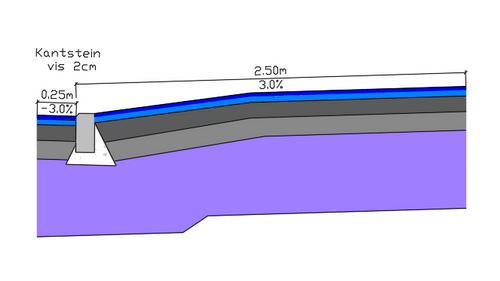

Resultat i Civil 3D
- Ferdigdefinerte kantsteinstyper, granitt og støpt
- Nedsenking av kantstein
- Ferdig målsatt normalprofil som oppdateres etter parameterne i tverrprofiler
Eksempel 2
Fylling og skjæring i fjell/jord

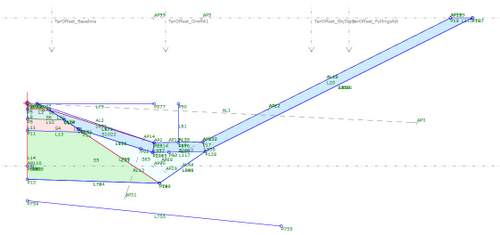

Logikk i Subassembly Composer

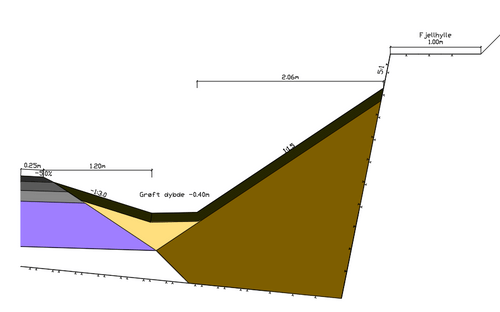

Resultat i Civil 3D
- Fylling, jord- og fjellskjæring i samme subassembly
- Layout kan skifte mellom målsatt normalprofil og tverrprofil
- Parametre for å skifte alle verdier og target for bredder/høyder
- Automatisk tverrfallsendring i vegflaten
Eksempel 3
Forstøtningsmur

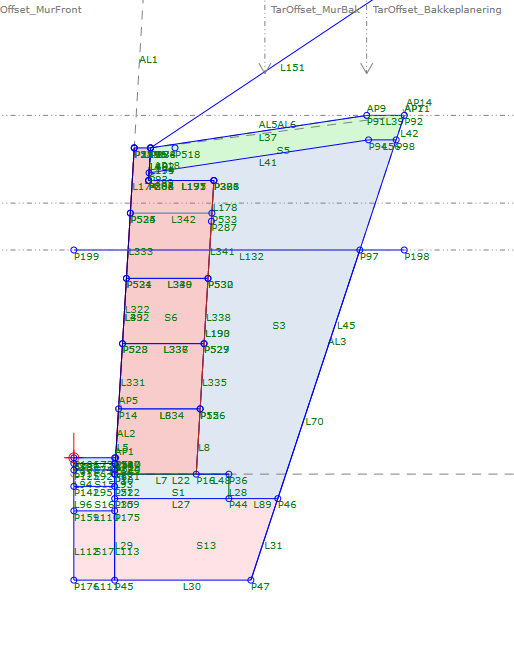

Logikk i Subassembly Composer

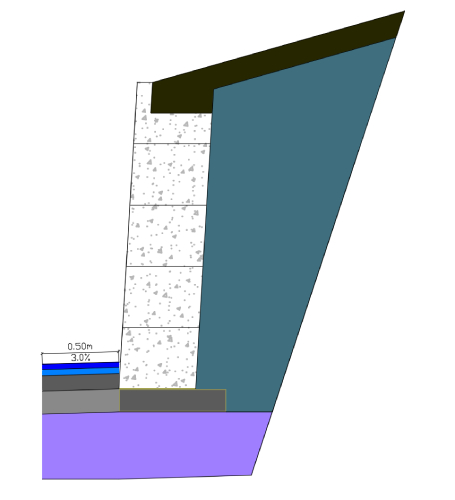

Resultat i Civil 3D
- Beregner og setter inn antall nødvendige steiner tilpasset terrenghøyden
- Bytte av toppblokk (Recon mur)
Verktøyet bak
Subassembly Composer er spesialfeltet
Eksemplene over er bygget med Subassembly Composer i Civil 3D, i oppsettet prosjektet og fagmiljøet allerede bruker. Ingen ny plattform, ingen nye lisenser.
Civil 3D
Subassembly Composer
Vårt spesialfelt. Egendefinerte subassemblies med full kontroll på geometri, koding, targets og oppførsel, for tverrprofilene standardbiblioteket ikke dekker.
- Norske kantsteinstyper og normalprofiler
- Automatisk tverrfallsendring i vegflaten
- Parametre for bredder, høyder og materialtyper
- Layout som oppdateres etter profil og terreng
Kom i gang
Ta kontakt, så ser vi på hva som er mulig.
Beskriv profilen eller oppgaven kort, så sier vi raskt om vi kan hjelpe og hva det vil kreve.
